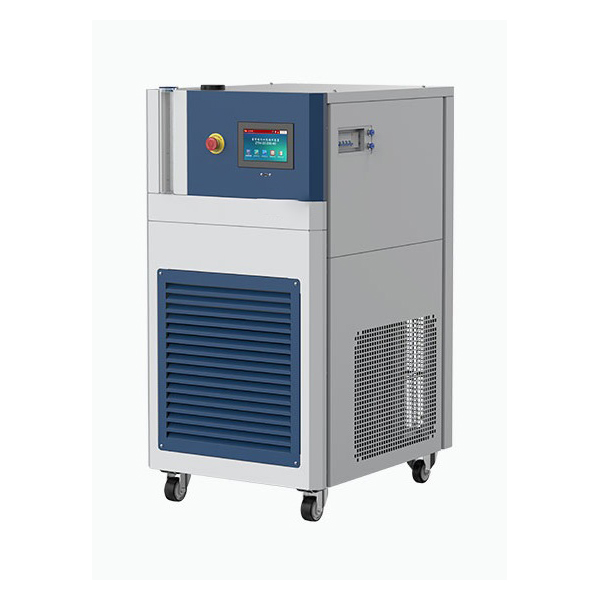

ترموستات تدفئة الدورة الدموية

ترموستات تدفئة الدوران مع وظيفة التبريد

يتميز ترموستات التدفئة الدوراني بوظيفة التبريد السريع والتدفئة عالية الكفاءة، وينقل وسيط التحكم في درجة الحرارة، مثل الزيت الموصّل للحرارة أو سائل التبريد، إلى المعدات الخارجية من خلال طريقة الدوران في الدائرة المغلقة لتحقيق تحكم دقيق في درجة الحرارة.

الوصف

ترموستات تدفئة الدوران

يجمع ترموستات التدفئة الدورانية بين التبريد والتدفئة ومجموعة مضخات الدوران ووحدة التحكم الذكية، مع خيارات لطرق التبريد بالهواء أو الماء. وهو مثالي لإدارة الحرارة عالية الدقة في تطبيقات مثل التحكم في درجة حرارة غلاية التفاعل واختبار المواد الجديدة والمعالجة الحرارية للرقائق وتنظيم درجة حرارة العمليات الصناعية. يعمل بشكل مستقر من -40 درجة مئوية إلى +200 درجة مئوية، ويتوافق التحكم في درجة الحرارة ببرنامج PID وتصدير البيانات ووظائف الاتصال عن بُعد مع احتياجات الإنتاج الآلي والبحث العلمي.

الميزات الأساسية

  1. قدرة تشغيل في نطاق درجات حرارة واسع:تغطي نطاقًا من -40 درجة مئوية إلى +200 درجة مئوية، ومناسبة لتفاعلات الجل عند درجات حرارة منخفضة والتكسير عند درجات حرارة عالية.
  2. هيكل معياري عالي التكامل:يدمج أنظمة التبريد والتدفئة والدوران والتحكم في وحدة واحدة مدمجة وفعالة.
  3. وضع تبريد مرن:يدعم أشكال المكثفات المبردة بالهواء والمبردة بالماء؛ يختار المستخدمون بناءً على ظروف الموقع.
  4. شاشة تحكم تعمل باللمس عالية الدقة:شاشة لمس ملونة حقيقية مقاس 7 بوصات، تشغيل سهل، عرض منحنى البيانات، ووظيفة تسجيل التشغيل.
  5. قدرة التحكم في درجة الحرارة المبرمجة:يدعم 120 مجموعة من برامج التحكم في درجة الحرارة، كل منها يحتوي على 100 مقطع لدرجة الحرارة، مما يسمح بارتفاع وانخفاض درجة الحرارة بشكل خطي وتدريجي.
  6. آليات الحماية التلقائية:الحماية من ارتفاع درجة الحرارة، والتيار الزائد، والحمل الزائد، والتأخير في بدء التشغيل، والجهد العالي، والمزيد من أجل التشغيل الآمن.
  7. الاتصال والتكامل عن بُعد:واجهة RS485 متوافقة مع MODBUS RTU، قابلة للاتصال بالأنظمة العليا (DCS، SCADA) للتحكم المركزي.
  8. تصميم وعاء التمدد:تستجيب خزان التمدد المدمج ومراقبة مستوى السائل تلقائيًا لتغيرات حجم وسيط نقل الحرارة، مما يضمن دورانًا مستقرًا.
  9. تكيف واسع مع وسائط توصيل الحرارة:يدعم الماء والإيثانول وزيت السيليكون والسوائل الأخرى لتلبية متطلبات التطبيقات المتنوعة.

مبدأ النظام

  1. مبدأ التبريد:يعمل الضاغط المحكم المدمج ذو الدوار المتداول على تبريد جسم نقل الحرارة بسرعة عبر المكثف والخانق الشعري والمبخر اللوحي. المبادل الحراري اللوحي مدمج وفعال. النوع المبرد بالهواء يستخدم مكثفًا ذو زعانف؛ أما النوع المبرد بالماء فيستخدم مبادل حراري محوري.
  2. مبدأ التسخين:يوفر السخان الكهربائي الخاص من نوع الفلنجة للزيت الحراري كثافة طاقة عالية واستجابة سريعة، مما يضمن توزيعًا متساويًا لدرجة الحرارة.
  3. آلية الدوران والتوسع:توفر المضخة المحمية المناسبة لدرجات الحرارة العالية/المنخفضة تدفقًا متوسطًا مستمرًا. تمنع الأنابيب المصنوعة من الفولاذ المقاوم للصدأ 304 مع العزل فقدان الحرارة/التآكل. يمتص وعاء التمدد تقلبات الحجم؛ ويضمن جهاز مراقبة مستوى السائل التشغيل المستقر.
  4. منطق التحكم:تقوم خوارزمية PID بضبط خرج درجة الحرارة في الوقت الفعلي، وتدعم إعداد منحنى درجة الحرارة والقيمة الثابتة والتحكم في البرنامج. يدعم البرنامج تسجيل البيانات وعرض المنحنى والتصدير عبر USB والاتصال عن بُعد.

مجالات التطبيق

  1. التحكم في درجة حرارة التفاعلات الكيميائية والصيدلانية:التوليف عالي الدقة، زراعة البلورات، التحكم في المواد الوسيطة للأدوية.
  2. تطوير مواد الطاقة الجديدة:البطاريات، المواد فائقة التوصيل، اختبار الدورة الحرارية للأنابيب النانوية الكربونية.
  3. اختبار أشباه الموصلات والمكونات الإلكترونية:اختبار الإجهاد الحراري السريع للرقائق ولوحات الدوائر.
  4. دعم التحكم الحراري لنظام التفريغ:يعمل مع التجفيف الفراغي واستعادة التكثيف والمعدات ذات الصلة.
  5. اختبار محاكاة الفضاء:اختبار أداء المكونات في بيئات متغيرة الحرارة.
  6. تجارب الجامعات والأبحاث العلمية:يوفر تحكمًا عالي الدقة في درجة الحرارة لمنصات البحث والتجارب الموثوقة.
المعلمات الفنية
ترموستات تدفئة الدورة الدموية مع وظيفة التبريد
الطراز HC10-4(W) HC10-10(W) HC10-12(W)
نطاق درجة الحرارة -40 درجة مئوية إلى +200 درجة مئوية
استقرار درجة الحرارة ±0.5 درجة مئوية
الطاقة الإجمالية 5.7 كيلوواط 11.1 كيلوواط 18.6 كيلوواط
قدرة التبريد عند 200 درجة مئوية 3 كيلوواط 6 كيلوواط 12 كيلوواط
قوة التبريد عند 100 درجة مئوية 3 كيلوواط 6 كيلوواط 8.6 كيلوواط
قوة التبريد عند 25 درجة مئوية 2.4 كيلوواط 4.5 كيلوواط 5.8 كيلوواط
قوة التبريد عند -10 درجة مئوية 1.4 كيلوواط 4.2 كيلوواط 4.5 كيلوواط
قدرة التبريد عند -20 درجة مئوية 1.2 كيلوواط 3.2 كيلوواط 3.5 كيلوواط
قدرة التبريد عند -30 درجة مئوية 0.85 كيلوواط 2 كيلوواط 2 كيلوواط
قوة التبريد عند -40 درجة مئوية 0.25 كيلوواط 1.1 كيلوواط 1.1 كيلوواط
القدرة المقدرة للسخان 3 كيلوواط 6 كيلوواط 12 كيلوواط
طريقة التبريد تبريد بالهواء أو تبريد بالماء
المبردات R404A
مضخة الدوران معدل التدفق 30 لترًا في الدقيقة 45 لترًا في الدقيقة
ضغط مضخة الدوران 1 بار 1.4 بار
حجم واجهة الدوران R3/4
اللزوجة القصوى لوسط نقل الحرارة 30cp
مستوى الضوضاء 65
واجهة الاتصال USB، RS485
فئة الحماية IP20
مستوى التلوث 2
درجة حرارة البيئة 5 درجات مئوية إلى 35 درجة مئوية
مصدر الطاقة 380 فولت تيار متردد، 50 هرتز، 3 مراحل
التيار 10.5 أمبير 20 أمبير 33 أمبير
طرق التوصيل الكهربائي نظام ثلاثي الأطوار بأربعة أسلاك
الأبعاد الخارجية 640 عرض × 860 عمق × 1270 ارتفاع مم 750 × 1100 × 1420 مم 750 × 1100 × 1420 مم
الوزن 205 كجم 330 كجم 360
