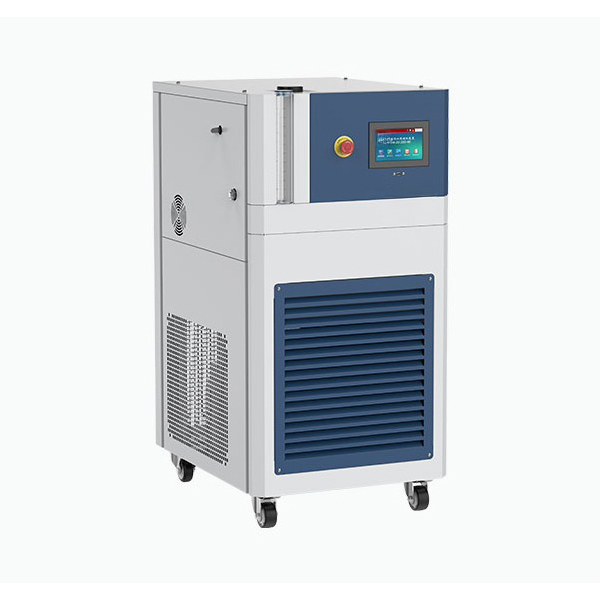

ترموستات تدفئة دوراني مقاوم للانفجار مع تبريد

ترموستات التدفئة الدوراني المضاد للانفجار هو نوع من أجهزة التحكم في درجة الحرارة عالية الدقة المناسبة للأماكن الخطرة القابلة للاشتعال والانفجار، مع القدرة على رفع درجة الحرارة تلقائيًا والتبريد السريع والتكيف في اتجاهين.

الوصف
المعلمات الفنية

الوصف

ترموستات تدفئة دوراني مقاوم للانفجار

تم تصميم ترموستات التدفئة الدوراني المقاوم للانفجار لضمان التشغيل الآمن والمستقر في البيئات الخطرة. بفضل هيكله الدوراني المغلق بالكامل ومكوناته المقاومة للضغط والتآكل ونظامه الكهربائي المقاوم للانفجار، يضمن هذا الترموستات أداءً موثوقًا في الأجواء الغازية القابلة للانفجار ويدعم أوضاع التكثيف المبردة بالهواء والماء.

الميزات

مصمم للبيئات الخطرة:تتوافق جميع المكونات الكهربائية وصناديق التوصيل وأنظمة التشغيل مع مواصفات مقاومة الانفجار، مما يضمن التشغيل الآمن في البيئات الغازية القابلة للانفجار.
نطاق تشغيل واسع لدرجات الحرارة:يعمل بشكل موثوق من -40 درجة مئوية إلى +200 درجة مئوية، وهو مناسب لاحتياجات التفاعل المتناوب بين الحرارة والبرودة.
تصميم وحدة متكاملة:يدمج التبريد والتدفئة والدوران والتحكم الذكي في نظام واحد مدمج لوظائف عالية التآزر.
وضعان للتكثيف:تبريد بالهواء للتشغيل المستقل، وتبريد بالماء للتبريد المركزي للمصنع، وكلاهما موفر للطاقة وفعال.
تحكم ذكي دقيق:يدعم التحكم في درجة الحرارة بقيمة ثابتة وبرنامج متعدد المراحل، مع شاشة لمس مدمجة مقاس 7 بوصات للعرض في الوقت الفعلي وتتبع المنحنى.
تحكم قوي في البرامج:تكوين ما يصل إلى 120 مجموعة من برامج درجة الحرارة، كل منها يحتوي على 100 جزء. يدعم الارتفاع/الانخفاض الخطي لدرجة الحرارة، وتحويل جزء العزل، والتحكم في العمليات المعقدة.
اتصال وتكامل قويان:دعم بروتوكول RS485 و MODBUS RTU، مما يتيح الوصول إلى أنظمة DCS و PLC للمراقبة عن بُعد.
حماية أمان متعددة:ارتفاع درجة الحرارة، التيار الزائد، التأخير في بدء التشغيل، إنذار الجهد العالي، الحماية الحرارية، إيقاف التشغيل بسبب الأعطال، والمزيد من أجل أمان شامل.
دوران سائل مستقر:تراقب مستوى السائل ويضبط خزان التمدد تلقائيًا للحفاظ على استقرار سائل نقل الحرارة ومنع التسرب أو التدفق العكسي.
اختيار ممتاز للمواد:تستخدم المكونات الرئيسية الفولاذ المقاوم للصدأ 304 ومواد بوليمرية مقاومة للانفجار، مما يوفر مقاومة للتآكل والضغط ودرجات الحرارة المنخفضة والعالية.

مبدأ العمل

آلية التبريد:تستخدم التبريد بواسطة ضاغط دوار متدحرج؛ يخضع المبرد للضغط والتكثيف والخنق والتبخر لامتصاص الحرارة وتحقيق التبريد السريع. تشمل خيارات المكثف مبادلات حرارية أنبوبية محورية مبردة بالهواء ومبردة بالماء.
آلية التسخين:سخان زيت حراري من النوع ذي الحافة يتم إدخاله في وسيط حامل للحرارة من أجل تسخين سريع وموحد مع استجابة سريعة، قادر على الحفاظ على درجة حرارة تصل إلى 200 درجة مئوية.
مبدأ دوران السوائل:تقوم المضخة المحمية المقاومة للحرارة العالية/المنخفضة بتحريك سائل نقل الحرارة في حلقة مغلقة عالية السرعة. يمتص/يطلق وعاء التمدد التغيرات في الحجم الناتجة عن التمدد الحراري لضمان التشغيل المستقر.
منطق التحكم:تقوم خوارزمية PID بضبط طاقة التسخين/التبريد تلقائيًا من أجل التحكم الدقيق في درجة الحرارة. تدعم التحكم في القيمة الثابتة/البرنامج، وارتفاع/انخفاض درجة الحرارة بشكل موحد، والحفاظ على الحرارة، وتسجيل البيانات في الوقت الفعلي. تعرض شاشة اللمس درجة الحرارة المضبوطة، ودرجة الحرارة الفعلية، ووقت التشغيل، وحالة الأعطال.

سيناريوهات التطبيق النموذجية

مجال البتروكيماويات:التخليق والتنقية والعمليات الحفازة التي تتطلب التحكم في درجة حرارة التفاعل لمعالجة المواد الخطرة.
التفاعلات الصيدلانية والبيولوجية:تخليق المواد الخام، والتخمير، والتبلور مع متطلبات ورشة GMP المقاومة للانفجار.
صناعة الطاقة الجديدة:اختبار تقادم البطاريات، أبحاث المواد فائقة التوصيل، تبريد خلايا الوقود مع التحكم في درجة الحرارة المقاومة للانفجار.
صناعة الدهانات والأصباغ والحبر:التحكم في درجة حرارة المفاعل أو تجميع التكثيف في بيئات المذيبات العضوية.
مختبرات البحث العلمي/الجامعات:أنظمة التفاعل التجريبية التي تتضمن مواد كيميائية قابلة للاشتعال، لضمان سلامة الموظفين.
أنظمة إنتاج/تخزين الهيدروجين:التحكم في درجة حرارة المعدات المتعلقة بالهيدروجين لضمان التشغيل المستقر في ظروف الضغط العالي.

المعلمات الفنية

ترموستات تدفئة مقاوم للانفجار مع تبريد
الطراز	HC20-18(W)	HC20-11(W)	HC20-7(W)
نطاق درجة الحرارة	-40 درجة مئوية إلى +200 درجة مئوية
استقرار درجة الحرارة	±0.5 درجة مئوية
الطاقة الإجمالية	5.7 كيلوواط	11.1 كيلوواط	18.6 كيلوواط
قدرة التبريد عند 200 درجة مئوية	12 كيلوواط	6 كيلوواط	3 كيلوواط
قدرة التبريد عند 100 درجة مئوية	8.6 كيلوواط	6 كيلوواط	3 كيلوواط
قدرة التبريد عند 25 درجة مئوية	5.8 كيلوواط	4.5 كيلوواط	2.4 كيلوواط
قدرة التبريد عند -10 درجة مئوية	4.5 كيلوواط	4.2 كيلوواط	1.4 كيلوواط
قدرة التبريد عند -20 درجة مئوية	3.5 كيلوواط	3.2 كيلوواط	1.2 كيلوواط
قدرة التبريد عند -30 درجة مئوية	2 كيلوواط	2 كيلوواط	0.85 كيلوواط
قوة التبريد عند -40 درجة مئوية	1.1 كيلوواط	1.1 كيلوواط	0.25 كيلوواط
القدرة المقدرة للسخان	12 كيلوواط	6 كيلوواط	3 كيلوواط
طريقة التبريد	تبريد الهواء أو تبريد الماء
المبردات	R404A
مضخة الدوران معدل التدفق	45 لترًا في الدقيقة	30 لترًا في الدقيقة	25 لتر في الدقيقة
ضغط مضخة الدوران	1.4 بار
حجم واجهة الدوران	R3/4
اللزوجة القصوى لوسط نقل الحرارة	30cp
مستوى الضوضاء	68	65 ديسيبل	68 ديسيبل
واجهة الاتصال	USB، RS485
فئة الحماية	IP20
مستوى التلوث	2
درجة حرارة البيئة	5 درجات مئوية إلى 35 درجة مئوية
مصدر الطاقة	380 فولت تيار متردد، 50 هرتز، 3 مراحل
التيار	33	20 أمبير	10.5 أمبير
طرق التوصيل الكهربائي	نظام ثلاثي الأطوار بأربعة أسلاك
الأبعاد الخارجية	755 × 1300 × 1795 مم		655 عرض × 1000 عمق × 1480 ارتفاع مم
الوزن	460	430	270
