مبخر دوار مقاوم للانفجار على نطاق تجريبي

المبخر الدوار المقاوم للانفجار على نطاق تجريبي هو جهاز دقيق لاستعادة المذيبات العضوية وتنقيتها وتركيزها، مصمم لبيئة معالجة المذيبات القابلة للاشتعال والانفجار والسمية المتطايرة.

الوصف
المعلمات الفنية

الوصف

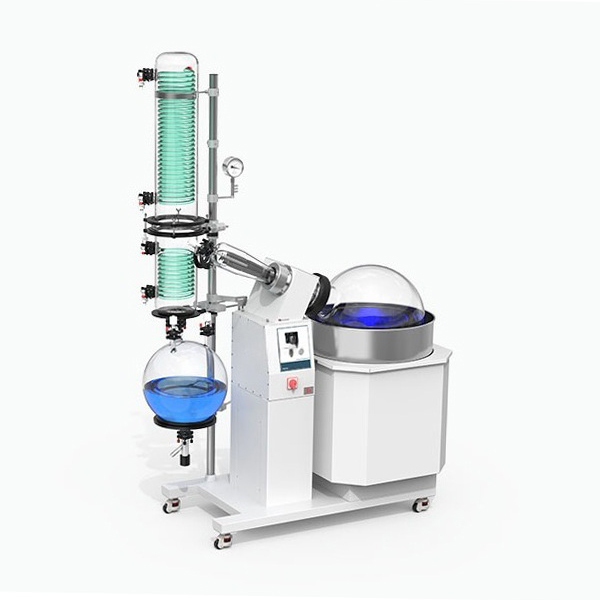

مبخر دوار مقاوم للانفجار بحجم تجريبي

الميزات الرئيسية

زجاج عالي الجودة: جميع المكونات الزجاجية مصنوعة من البورسليكات 3.3 المقاومة للصدمات الحرارية والتآكل والأحماض والقلويات والمذيبات العضوية.
نظام تكثيف مزدوج: هيكل ثلاثي المراحل للتكثيف الرئيسي والفرعي – مساحة تكثيف كبيرة لاستعادة عالية، وفقدان أدنى للمذيبات.
مكونات أساسية مقاومة للانفجار: المحرك والسخان وأجهزة الاستشعار وصندوق التحكم مقاومة للاشتعال (علامة Ex، درجة Gb، درجة حرارة T4، 135 درجة مئوية+) – آمنة في بيئات الغازات القابلة للانفجار.
تحكم بديهي: شاشة LCD مع مشفر — سهولة ضبط درجة الحرارة والسرعة.
رافعة حمام ثنائية الوضع كهربائية/يدوية: استشعار مستوى السائل وحماية ضد الاحتراق الجاف لتشغيل آمن ومريح.
صمام تصريف PTFE: نظام تصريف مقاوم للتآكل وغير ملوث.
واجهة شفة: سهلة الفك والتركيب والصيانة والتنظيف.
عجلات قابلة للقفل: قابلة للتحريك بحرية وثبات في الموضع.
إحكام موثوق: إحكام مزدوج من PTFE + Viton — إحكام ممتاز، يمنع تسرب الهواء.

مبدأ العمل

التقطير بالضغط المنخفض: تقوم القارورة الدوارة بتسخين وتبخير المواد؛ تتكثف المذيبات المتطايرة بسرعة وتستعيد فعاليتها من أجل فصل/تركيز فعال.
تجديد مستمر للسطح: الدوران يوسع منطقة التبخر ويمنع السخونة الزائدة وتدفق الرغوة.
تسخين آمن: حرارة حمام مستقرة مع حماية من مستوى السائل/الاحتراق الجاف.
تكثيف ثلاثي المراحل: تضمن الزجاجة الرئيسية والفرعية والعازلة تكثيف البخار بالكامل وجمعه بكفاءة.
التفريغ المستمر: يسمح نظام PTFE بإزالة المكثفات بشكل مستمر أثناء التشغيل — مما يزيد من الكفاءة إلى أقصى حد.

مجالات التطبيق

الكيميائيات الدقيقة: فصل/استعادة المذيبات المتطايرة (العطريات والكيتونات والإيثرات).
الأدوية: تركيز المواد الخام، إنتاج المستخلصات، استعادة المذيبات.
المنتجات الطبيعية: استخلاص الزيوت العطرية، تركيز/تجفيف المواد النشطة بيولوجيًا في درجات حرارة منخفضة.
المواد الجديدة: البلمرة، تنقية المونومر.
منصات تجريبية: التوسع/التحسين الاصطناعي في المختبرات الأكاديمية والصناعية.
المناطق الخطرة: مناسبة لاستعادة المذيبات العضوية وبيئات الغازات القابلة للاشتعال.

المعلمات الفنية

مبخر دوار مقاوم للانفجار على نطاق تجريبي
الطراز	R-05Ex	R-10Ex	R-20Ex	R-50Ex
الأبعاد الخارجية	1490 عرض × 670 عمق × 1140 ارتفاع مم	1690 عرض × 730 عمق × 1800 ارتفاع مم	1210 عرض × 740 عمق × 2040 ارتفاع مم	1995 عرض × 920 عمق × 2230 ارتفاع مم
الوزن يشمل الزجاج	118	143	190	258
مصدر الطاقة	220-240 فولت تيار متردد، 50 هرتز، 60 هرتز		380 فولت تيار متردد، 50 هرتز، 3 مراحل
قوة المحرك الدوار	60	180	370 واط
الطاقة الإجمالية	3100	4800	4500	6300 واط
فئة الحماية	IP20
مستوى التلوث	2
نطاق السرعة	20 دورة في الدقيقة إلى 140 دورة في الدقيقة	20 دورة في الدقيقة إلى 130 دورة في الدقيقة	20 دورة في الدقيقة إلى 130 دورة في الدقيقة	20 دورة في الدقيقة إلى 110 دورة في الدقيقة
نطاق التحكم في درجة حرارة الحمام	درجة الحرارة المحيطة +5 درجة مئوية إلى 95 درجة مئوية
دقة الضبط الاسمية	±1.5 درجة مئوية
سائل الاستحمام	ماء منزوع الأيونات
تسرب ختم النظام	≤0.03 كيلو باسكال في الدقيقة
التحكم الدوار	إلكتروني
القدرة المقننة للتدفئة	3000	4000 واط	4500	6000
مستشعرات درجة حرارة الحمام	PT100، ثلاثة خطوط
السعة القصوى للتبخر، الماء	2 لتر في الساعة	3.2 لتر في الساعة	5 لترات في الساعة	9 لتر في الساعة
مساحة التكثيف	حوالي 0.278 متر مربع	الأساسية 0.39، الثانوية 0.253 متر مربع	الأساسي 0.948، الثانوي 0.358 متر مربع	الأساسي 1.15، الثانوي 0.4 متر مربع
حجم الزجاجة الدوارة	5	10	20	50
قطر الزجاجة الدوارة	قطر الحافة 50 مم	قطر الحافة 125 مم
حجم زجاجة التجميع	3 لتر	5 لتر	10 لتر	20 لتر
قطر زجاجة التجميع	قطر الحافة 40 مم	قطر الحافة 50 مم	قطر الحافة 60 مم
طريقة عرض سرعة الدوران	LED
طريقة عرض درجة الحرارة	LED
درجة حرارة البيئة	5 درجات مئوية إلى 35 درجة مئوية
الرطوبة النسبية للبيئة	≤70
حجم الحوض	قطر 300 مم × 170 مم	قطر 370 مم × 220 مم	قطر 450 مم × 260 مم	قطر 550 مم × 320 مم
زجاج	3.3 زجاج بورسليكات
التلامس مع المواد	3.3 زجاج بورسليكات، PTFE
غطاء الحوض	اختياري
