مبخر دوار على نطاق تجريبي مع سرعة ودرجة حرارة محددة

المبخر الدوار على نطاق تجريبي هو جهاز تقطير المذيبات المناسب للتحقق الصناعي على نطاق صغير، وتضخيم العمليات، ونتائج المختبرات.

الوصف
المعلمات الفنية

الوصف

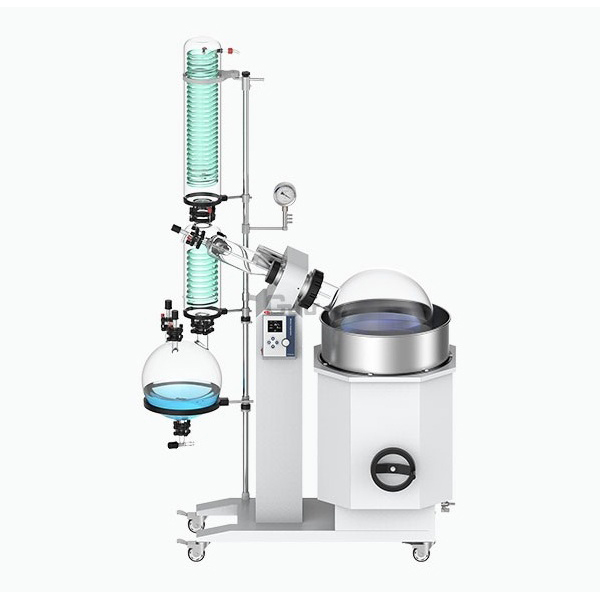

مبخر دوار على نطاق تجريبي

الميزات الرئيسية

أدوات زجاجية عالية الأداء: المكونات الأساسية (قارورة التبخير، قارورة التجميع، المكثف) مصنوعة من زجاج البورسليكات 3.3 – مقاومة ممتازة للصدمات الحرارية واستقرار كيميائي للأحماض والقلويات والمذيبات العضوية.
واجهة تشغيل LCD: شاشة عالية الدقة، إعداد درجة الحرارة والسرعة باستخدام جهاز تشفير – سريع الاستجابة وسهل الاستخدام للتحكم الدقيق.
نظام تكثيف عالي الكفاءة ثلاثي المراحل: تبريد رئيسي، تبريد فرعي، ومكثف عازل ثلاثي الاتجاهات – يعزز كفاءة الاسترداد بشكل كبير ويمنع تسرب المذيبات.
إحكام ذكي: أختام PTFE + Viton — مقاومة للتآكل، وأداء فراغ ممتاز لتشغيل مستقر على المدى الطويل.
حمام رفع مزدوج كهربائي/يدوي: مراقبة مستوى السائل وحماية من الاحتراق الجاف – يضمن تشغيلًا آمنًا ومريحًا.
وصلة شفة: سهولة الفك والتنظيف والصيانة السريعة.
صمام تصريف PTFE: مقاوم للتآكل ومتين – مناسب للأحماض/القلويات القوية.
عجلات قابلة للقفل: حركة مرنة وتركيب مستقر.

مبدأ العمل

يقلل الضغط المنخفض من درجة الغليان: يقلل الفراغ من الضغط، مما يسمح للمذيبات بالغليان عند درجات حرارة أقل — يحمي المواد الحساسة للحرارة.
تبخير رقيق دوار: قارورة مائلة ودوارة تنشر السائل في طبقة رقيقة – تزيد من معدل التبخير.
تسخين بدرجة حرارة ثابتة: حمام مسخن من الأسفل مع حماية من الاحتراق الجاف/تحكم في مستوى السائل — مصدر حرارة مستقر وآمن.
تكثيف متعدد المراحل: يمر البخار عبر ثلاثة مكثفات ويتجمع في القارورة – استرداد عالٍ وخسارة قليلة.
مخزن مؤقت على شكل حرف T: يمنع السائل من الدخول مباشرة إلى المكثف – يحمي تأثير التكثيف واستقرار النظام.

مجالات التطبيق

تطوير المواد الكيميائية وشهادة التجربة: استعادة المذيبات وتركيزها وتكرير المواد الوسيطة بعد التفاعل.
الأدوية: تركيز API واستعادة المذيبات القابلة للاشتعال (الإيثانول والأسيتون و DMF).
استخراج النباتات/المنتجات الطبيعية: إزالة المذيبات بعد استخراج الزيوت الطيارة، تركيز معتدل للمواد الطبيعية الحساسة للحرارة.
علم المواد/هندسة البوليمرات: إزالة المنتجات الثانوية منخفضة الغليان في المواد النانوية والراتنج وتخليق المونومر.
مختبرات البيئة/الاختبار: تركيز عينات المياه، استرداد المركبات العضوية المتطايرة، المعالجة المسبقة للنفايات الخطرة.

المعلمات الفنية

مبخر دوار على نطاق تجريبي مع سرعة ودرجة حرارة محددة
الطراز	R-05	R-10	R-20	R-50
الأبعاد الخارجية	840 عرض × 520 عمق × 1140 ارتفاع مم	1040 عرض × 580 عمق × 1760 ارتفاع مم	1120 عرض × 680 عمق × 1900 ارتفاع مم	1345 عرض × 770 عمق × 2230 ارتفاع مم
الوزن يشمل الزجاج	35	61	90	140
مصدر الطاقة	110 فولت تيار متردد، 60 هرتز أو 220-240 فولت تيار متردد، 50 هرتز، 60 هرتز	220-240 فولت تيار متردد، 50 هرتز، 60 هرتز	380 فولت تيار متردد، 50 هرتز، 3 مراحل
قوة المحرك الدوار	250 واط
الطاقة الإجمالية	2300	3800	6300	6300
فئة الحماية	IP20
مستوى التلوث	2
نطاق السرعة	20 دورة في الدقيقة إلى 140 دورة في الدقيقة	20 دورة في الدقيقة إلى 130 دورة في الدقيقة	20 دورة في الدقيقة إلى 130 دورة في الدقيقة	20 دورة في الدقيقة إلى 110 دورة في الدقيقة
نطاق التحكم في درجة حرارة الحمام	درجة الحرارة المحيطة +5 درجة مئوية إلى 95 درجة مئوية
دقة الضبط الاسمية	±1.5 درجة مئوية
سائل الاستحمام	ماء منزوع الأيونات
تسرب ختم النظام	≤0.03 كيلو باسكال في الدقيقة
التحكم الدوار	إلكتروني
القدرة المقدرة للتدفئة	2000	2300 واط	6000
مستشعرات درجة حرارة الحمام	PT100، ثلاثة خطوط
السعة القصوى للتبخر، الماء	2 لتر في الساعة	3.2 لتر في الساعة	5 لترات في الساعة	9 لتر في الساعة
مساحة التكثيف	حوالي 0.278 متر مربع	الأساسية 0.39، الثانوية 0.253 متر مربع	الأساسي 0.948، الثانوي 0.358 متر مربع	الأساسي 1.15، الثانوي 0.4 متر مربع
حجم الزجاجة الدوارة	5	10	20	50
قطر الزجاجة الدوارة	قطر الحافة 50 مم	قطر الحافة 125 مم
حجم زجاجة التجميع	3 لتر	5 لتر	10 لتر	20 لتر
قطر زجاجة التجميع	قطر الحافة 40 مم	قطر الحافة 50 مم		قطر الحافة 60 مم
طريقة عرض سرعة الدوران	شاشة LCD
وضع عرض درجة الحرارة	شاشة LCD
درجة حرارة البيئة	5 درجات مئوية إلى 35 درجة مئوية
الرطوبة النسبية للبيئة	≤70
حجم الحوض	قطر 300 مم × 170 مم	قطر 370 مم × 220 مم	قطر 450 مم × 260 مم	قطر 550 مم × 320 مم
زجاج	3.3 زجاج بورسليكات
التلامس مع المواد	3.3 زجاج بورسليكات، PTFE
غطاء الحوض	اختياري
