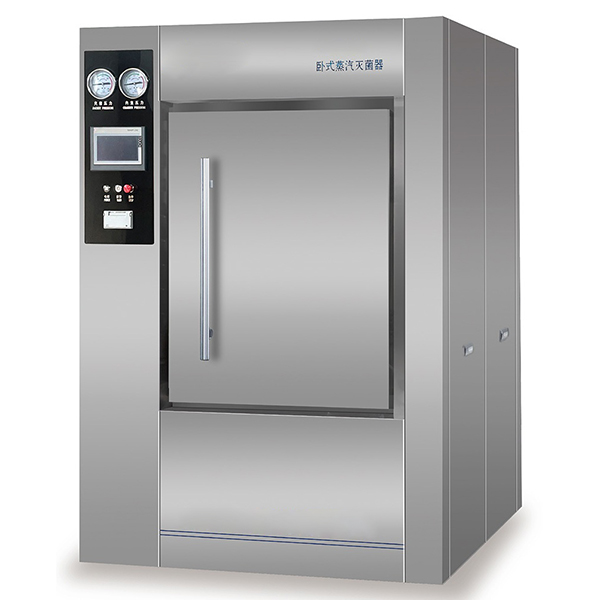

مصنع معقم بخار ضغط أفقي ما قبل التفريغ

يجمع معقم البخار الضغط الأفقي قبل التفريغ بين تقنية التفريغ المسبق الحديثة ومبدأ التعقيم بالبخار، والذي يستخدم على نطاق واسع في التعقيم الفعال للمعدات الطبية وأجهزة المختبرات ومواد تغليف المواد الغذائية، إلخ.

الوصف
المعلمات الفنية

الوصف

يمكن لمعقم البخار الضغط الأفقي قبل التفريغ أن يكمل عملية التعقيم بسرعة في بيئة ذات درجة حرارة عالية وضغط مرتفع من خلال نظام الضخ قبل التفريغ المدمج لضمان تعقيم كل عنصر بشكل كامل.

الميزات الرئيسية لمعقم البخار الضغط الأفقي قبل التفريغ

تصميم غرفة مستطيلة أفقية: استخدام غرفة مستطيلة أفقية مع قضبان تقوية وهيكل سترة ، يعزز بشكل فعال استقرار المعدات ، لضمان التوزيع المنتظم للحرارة ، وتحسين أداء العزل وتحسين تأثير التجفيف.
هيكل باب قفل محرك مدمج من نوع الأسنان: يعتمد هيكل قفل الباب على تصميم محرك مدمج من نوع الأسنان لتقليل معدل الفشل وتحسين سلامة وموثوقية المعدات. ضمان عدم تسرب المعدات تحت الضغط العالي بسبب سوء إغلاق الباب.
تصميم باب مانع للتسرب هوائي: يوفر وظيفة مانعة للتسرب هوائية، ويدعم نظام قفل الباب المفرد والمزدوج، ويمكن لتصميم الباب المزدوج أن يتجنب بشكل أكثر فعالية خطر عدم إغلاق الباب بإحكام في عملية التعقيم، لضمان سلامة المشغلين.
واجهة التحقق من صحة المعدات: توفر واجهة قياسية للتحقق من صحة المعدات، وسهلة إجراء معايرة المعدات واختبارها، لضمان استمرار استخدام المعدات لفترة طويلة للحفاظ على الأداء الفعال والمستقر.
تصميم محسّن لنظام الأنابيب: أنابيب من الفولاذ المقاوم للصدأ SUS304، مع مشبك سريع التركيب، سهل التركيب والتنظيف، مع تعزيز مقاومة التآكل.
واجهة HMI بين الإنسان والآلة ونظام التحكم PLC: المعدات مزودة بواجهة HMI متطورة بين الإنسان والآلة، مقترنة بشاشة تعمل باللمس وتحكم PLC، سهلة التشغيل، وعرض في الوقت الفعلي لحالة التعقيم والمعلمات المختلفة.
ضمان مزدوج لقيمة F0 ودرجة الحرارة والوقت: من خلال التحكم المزدوج في المعلمات، يتم ضمان قيمة F0 ودرجة الحرارة والوقت في نفس الوقت لضمان تأثير التعقيم، لضمان أن كل دفعة من عملية التعقيم يمكن أن تلبي المعايير الصارمة.
سجلات أرشيفية مثالية: وظيفة أرشفة تلقائية مدمجة في المعدات، يمكنها تسجيل بيانات كل عملية تعقيم، من أجل تتبع الجودة ودعم التدقيق.
تصميم حماية أمان متعدد: مجموعة متنوعة من آليات الأمان ، مثل الحماية من الضغط الزائد ، والحماية من درجة الحرارة الزائدة ، والحماية من انخفاض مستوى الماء ، وما إلى ذلك ، لضمان عدم حدوث حوادث أثناء تشغيل المعدات ، لضمان سلامة المشغل.
اختيار البرامج ومجموعة متنوعة من عمليات التعقيم: دعم تعقيم الأقمشة والأدوات والسوائل وغيرها من العناصر المختلفة، بالإضافة إلى اختبار BD واختبار الاحتفاظ بالضغط وبرامج خاصة أخرى لتلبية احتياجات الصناعات المختلفة.

المزايا الرئيسية لمعقم البخار الضغط الأفقي قبل التفريغ

أداء تعقيم عالي الكفاءة والموثوقية: من خلال تقنية ما قبل التفريغ، تم تحسين كفاءة التعقيم بشكل كبير، مما يتيح اختراق الجزء الداخلي من المواد بشكل فعال، وحتى المواد ذات الأشكال المعقدة أو الأنابيب يمكن تعقيمها تمامًا.
توفير الطاقة وحماية البيئة: يقلل تصميم السترة والأنابيب المحسّن من فقدان الطاقة وتكاليف التشغيل. يجعل نظام العزل والتبادل الحراري الفعال كل عملية تعقيم أكثر كفاءة في استخدام الطاقة.
أمان عالي: يركز تصميم المعدات على سلامة المشغل، مع أنظمة حماية أمان متعددة، مثل قفل الباب المتشابك، والتحكم الإلكتروني في درجة الحرارة وحماية الضغط الزائد، لضمان استقرار المعدات في بيئة الضغط العالي ودرجة الحرارة العالية.
تشغيل مريح: مزود بواجهة HMI بين الإنسان والآلة، تشغيل الشاشة التي تعمل باللمس بسيط وبديهي، يمكن إكمال إعداد المعلمات واختيار البرنامج ومعالجة التقارير من خلال تشغيل بسيط، مما يحسن كفاءة العمل بشكل كبير.
تتبع قوي: نظام تسجيل ملفات التعقيم المدمج لضمان إمكانية تتبع بيانات كل عملية تعقيم، بما يتماشى مع لوائح الصناعة ومتطلبات إدارة الجودة.
قابلية التكيف: مع عدد من إجراءات التعقيم الاختيارية، يمكن تخصيصها وفقًا للاحتياجات المختلفة، للتكيف مع مجموعة متنوعة من العناصر المختلفة واحتياجات الصناعة.

مبدأ العمل

يضمن جهاز التعقيم بالبخار الضغط الأفقي قبل التفريغ تعقيم العناصر تمامًا من خلال سلسلة من عمليات التعقيم بالبخار قبل التفريغ وبدرجة حرارة عالية وضغط عالٍ. في عملية التعقيم، يتم أولاً تفريغ الغرفة الداخلية من خلال نظام التفريغ المسبق لإزالة الهواء الموجود على سطح العناصر وداخلها، ثم يتم إدخال البخار المشبع لقتل الكائنات الحية الدقيقة تمامًا باستخدام درجة الحرارة العالية والضغط العالي للبخار. بعد اكتمال التعقيم، تقوم المعدات تلقائيًا بتفريغ البخار للتبريد والتجفيف لضمان عدم وجود رطوبة متبقية في المواد المعقمة. التحكم المزدوج في قيمة F0 والوقت يجعل عملية التعقيم أكثر دقة ويضمن استقرار وموثوقية تأثير التعقيم.

مجالات التطبيق

الصناعة الطبية: تستخدم على نطاق واسع في المستشفيات والعيادات وغرف العمليات وغيرها من الأماكن لتطهير وتعقيم جميع أنواع المعدات الطبية والضمادات والمستلزمات الجراحية وغيرها، لمنع العدوى المتبادلة وضمان السلامة الطبية.
المختبرات: مناسب للمختبرات البيولوجية ومختبرات البحث العلمي في الأجهزة الزجاجية ووسائط الاستزراع ومستلزمات المختبرات وغيرها، ومعالجة التعقيم، لضمان تعقيم بيئة التجارب.
الصناعة الدوائية: يستخدم في تعقيم المعدات الدوائية ومواد التعبئة الدوائية وأدوات المختبرات لضمان إنتاج الأدوية المعقمة وتحسين جودة الأدوية.
صناعة طب الأسنان: يستخدم لتعقيم أدوات وأجهزة طب الأسنان لمنع العدوى المتبادلة وحماية صحة المرضى.
صناعة الأغذية: يمكن استخدامه لتعقيم معدات إنتاج الأغذية ومواد التعبئة والتغليف والأدوات الأخرى ذات الصلة، لضمان سلامة الأغذية، بما يتماشى مع معايير النظافة في صناعة الأغذية.
مجالات أخرى: مثل تعقيم المعدات الإلكترونية ومستلزمات المختبرات وغيرها، لتوفير مجموعة واسعة من التطبيقات الداعمة.

المعلمات الفنية

مصنع معقم بخار ضغط أفقي ما قبل التفريغ
الطراز	HA1-150D(S)(M)	HA1-200D(S)(M)	HA1-250D(S)(M)	HA1-360D(S)(M)	HA1-600D(S)(M)	HA1-800D(S)(M)	HA1-1000D(S)(M)	HA1-1200D(S)(M)	HA1-1500D(S)(M)
السعة	150	200 لتر	250	360 لتر	600 لتر	800 لتر	1000 لتر	1200 لتر	1500 لتر
ضغط التصميم	-0.1 ميجا باسكال إلى 0.3 ميجا باسكال
ضغط التشغيل	0.245 ميجا باسكال
مستوى الفراغ	-0.086 ميجا باسكال
درجة حرارة التصميم	150 درجة مئوية
درجة حرارة التشغيل	105 درجة مئوية إلى 138 درجة مئوية
توحيد درجة الحرارة	أقل من 2 درجة مئوية
ضغط إمداد المياه	0.1 ميجا باسكال إلى 0.2 ميجا باسكال
ضغط الهواء المضغوط	0.4 ميجا باسكال إلى 0.7 ميجا باسكال
ضغط البخار	0.3 ميجا باسكال إلى 0.7 ميجا باسكال
استهلاك البخار	≤14 كجم	≤16 كجم	≤18 كجم	≤25 كجم	≤30 كجم	≤35 كجم	≤42 كجم	≤50 كجم	≤60 كجم
استهلاك المياه	≤190 كجم	≤190 كجم	≤200 كجم	≤200 كجم	≤210 كجم	≤220 كجم	≤200 كجم	≤200 كجم	≤200 كجم
أبعاد غرفة التعقيم	700 × 450 × 480 مم	925 × 450 × 480 مم	780 × 600 × 600 مم	1000 × 600 × 600 مم	1190 × 610 × 910 مم	1450 × 610 × 910 مم	1250 × 680 × 1180 مم	1450 × 680 × 1180 مم	1850 × 680 × 1180 مم
الأبعاد الخارجية	950 × 1120 × 1760 مم	1175 × 1120 × 1760 مم	1030 × 1300 × 1900 مم	1250 × 1300 × 1900 مم	1440 × 1310 × 1900 مم	1700 × 1310 × 1900 مم	1500 × 1440 × 1950 مم	1700 × 1440 × 1950 مم	2100 × 1440 × 1950 مم
مصدر الطاقة	380 فولت تيار متردد، 50 هرتز، ثلاثي الأطوار
الوزن، باب واحد، باب مزدوج	700 كجم، 750 كجم	830 كجم، 880 كجم	980 كجم، 1050 كجم	1080 كجم، 1150 كجم	1150 كجم، 1250 كجم	1200 كجم، 1300 كجم	1380 كجم، 1500 كجم	1530 كجم، 1650 كجم	1680 كجم، 1800 كجم
ملاحظة 1	الطرازات HA1-150 و HA1-200 و HA1-250 و HA1-360 مزودة بحامل تعقيم، أما الطرازات الأخرى فهي مزودة بعربة تعقيم وعربة نقل.
ملاحظة 2	في الطراز، يشير الحرف "D" إلى باب واحد، ويشير الحرف "S" إلى باب مزدوج، ويشير الحرف "M" إلى فراغ نابض.
