مطحنة أسطوانية

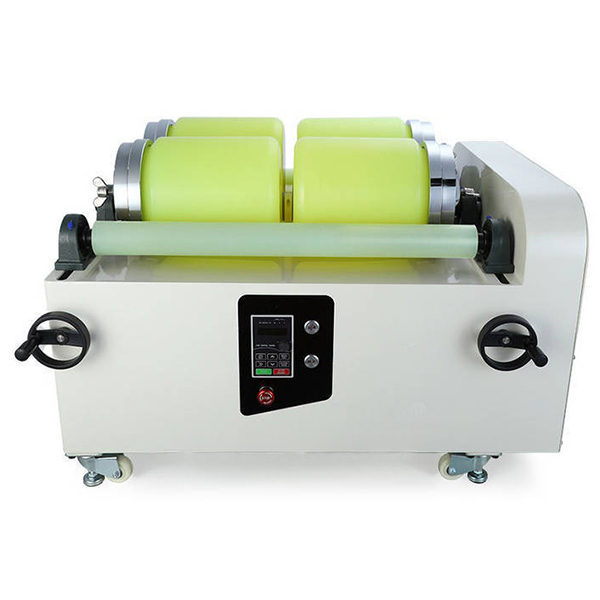

مطحنة أسطوانية ذات طبقة واحدة وأربع مواضع وعجلة

تتبنى مطحنة الجرار ذات الطبقة الواحدة تصميمًا من طبقة واحدة وأربعة أوضاع، والتي يمكنها طحن عدة عينات في نفس الوقت، مما يحسن كفاءة الإنتاج بشكل كبير، وتستخدم على نطاق واسع في العديد من المجالات، مثل المواد الإلكترونية والسيراميك والطلاء ومسحوق الزجاج والمواد الفلورية وما إلى ذلك.

الوصف

مطحنة الأسطوانة

من خلال التحكم في السرعة عن طريق تحويل التردد، والضبط اليدوي لمسافة الأسطوانات في مطحنة الأسطوانات وغيرها من العمليات، يمكن للمستخدمين التحكم بدقة وفقًا لاحتياجات الطحن المختلفة.

الميزات

  1. تنظيم سرعة التحويل الترددي: بفضل وظيفة تنظيم السرعة غير المتدرجة، يمكن التحكم بدقة في سرعة الطحن والتكيف مع متطلبات طحن المواد المختلفة.
  2. ضبط تباعد الأسطوانات يدويًا: من خلال عجلة يدوية لضبط تباعد الأسطوانات، مما يمنع بشكل فعال ظاهرة انزلاق جرة الطحن الكروية، لضمان عملية طحن موحدة.
  3. بطانة خارجية مقاومة للتآكل: البطانة الكلية للأسطوانة مصنوعة من غلاف بولي يوريثان مقاوم للتآكل، مما يعزز معامل الاحتكاك، ويمنع انزلاق الخزان أو تشوهه، ويطيل من عمر الخدمة للمعدات.
  4. نطاق واسع من أحجام الجسيمات: حجم التغذية أقل من 3 مم ، ويمكن أن تصل مواد التربة إلى 10 مم أو أقل. يمكن أن يصل حجم التفريغ إلى 20 إلى 300 شبكة (أي 65 ميكرون إلى 75 ميكرون).
  5. تصميم عالمي للقدم والعجلة: تصميم عالمي متوازن للعجلة والقدم، ليس فقط مناسبًا لحركة المعدات، ولكنه يضمن أيضًا استقرار المعدات أثناء التشغيل.
  6. أربع محطات أحادية المستوى: حجم صغير، مناسب للتشغيل المرن في المختبرات وإنتاج الدفعات الصغيرة.

مبدأ العمل

يقوم مطحنة الأسطوانة بدفع وعاء الطحن الكروي للدوران من خلال عمود الأسطوانة. تضاف المواد ووسائط الطحن (مثل كرات الطحن) إلى وعاء الطحن الكروي. أثناء عملية الدوران، تصطدم المواد وتحتك بكرات الطحن، ويتم طحن المواد تدريجياً إلى مسحوق. بفضل التصميم ذي الأربع محطات، يمكن طحن عينات متعددة في نفس الوقت. يمكن ضبط سرعة ووقت كل محطة عمل بشكل مستقل لتلبية متطلبات المواد والعمليات المختلفة.

مجالات التطبيق

  1. المواد الإلكترونية: مثل مواد البطاريات والسيراميك الموصّل ومواد العرض وما إلى ذلك.
  2. صناعة السيراميك: تستخدم لتكرير مسحوق السيراميك، في إنتاج منتجات السيراميك عالية الدقة.
  3. صناعة الطلاء: طحن دقيق للأصباغ والطلاءات.
  4. المواد الفلورية: لطحن مواد منتجات مثل شاشات العرض الكهروضوئية وأجهزة الاستشعار الكهروضوئية.
  5. المعادن غير المعدنية: مثل مسحوق الكوارتز وكربونات الكالسيوم وطحن المعادن الأخرى.
  6. المتفجرات والمواد المغناطيسية: مثل المسحوق الناعم المستخدم في تصنيع المواد المغناطيسية عالية الدقة.
  7. الزراعة الحيوية: مثل طحن المستخلصات النباتية والمواد الأخرى.
  8. تغليف المواد الغذائية: يتضمن طحن الطلاءات والمواد المضافة في مواد تغليف المواد الغذائية.
  9. مواد البطاريات: بطاريات الليثيوم وبطاريات الصوديوم ومواد الطاقة الأخرى للطحن الدقيق.

اختيار جرة الطاحونة الكروية

  1. أوعية طاحونة كروية من النايلون: ذات صلابة عالية ومقاومة للتآكل، ومناسبة لطحن مجموعة متنوعة من المواد.
  2. أوعية طاحونة كروية من الفولاذ المقاوم للصدأ: مقاومة للتآكل، مناسبة لبعض متطلبات الطحن الخاصة.
  3. أوعية طاحونة كروية من أكسيد الألومنيوم: ذات صلابة عالية وتأثير طحن ممتاز.
  4. أوعية طاحونة كروية من البولي يوريثين: مقاومة تآكل قوية، تشطيب سطحي عالي، مناسبة لخلط عينات عالية النقاء.
  5. أوعية طاحونة كروية من مادة PTFE: مقاومة قوية للتآكل ، مناسبة لطحن المواد المسببة للتآكل.

اختيار كرات الطحن

  1. كرات العقيق: صلابة عالية، مناسبة للطحن عالي الدقة.
  2. كرات الزركونيوم: صلابة قوية ومقاومة للتآكل، مناسبة لمهام الطحن الصعبة.
  3. كرات الفولاذ المقاوم للصدأ: مناسبة لمهام الطحن العامة، مع أداء عالي التكلفة.
  4. كرات البولي يوريثين: سطح أملس، مقاومة تآكل جيدة، مناسبة للطحن الذي يتطلب دقة عالية.
  5. كرات أكسيد الألومنيوم: صلابة أعلى، مناسبة لطحن المواد الأكثر صلابة.
  6. كرات كربيد التنجستن: مقاومة تآكل جيدة، مناسبة للطحن عالي الدقة والثقيل.
المعلمات الفنية
مطحنة أسطوانية ذات طبقة واحدة وأربعة أوضاع وعجلة
الطراز HB4-1 HB4-3 HB4-5 HB4-10 HB4-10B HB4-20 HB4-30
سعة الجرة 500 مل إلى 1 لتر 500 مل إلى 3 لتر 500 مل إلى 5 لتر 500 مل إلى 10 لتر 500 مل إلى 10 لتر 500 مل إلى 20 لتر 500 مل إلى 30 لتر
قطر الأسطوانة × الطول ф38x185x2 ф58x250x2 ф58x290x2 ф68x349x2 ф68x349x2 78 × 424 × 2 78x424x2
الطاقة 0.55 كيلوواط 0.75 كيلوواط 0.75 كيلوواط 1.5 كيلوواط 1.5 كيلوواط 3 كيلوواط 4 كيلوواط
مساحة معدلة يدويًا 62 إلى 160 مم 76 إلى 230 مم 67 إلى 280 مم 67 إلى 230 مم 67 إلى 230 مم 30 إلى 340 مم 35 إلى 290 مم
قطر الجرة 50 إلى 160 مم ф70 إلى ф180 مم من 70 إلى 260 مم 60 إلى 280 مم ф60 إلى ф280 مم من 60 إلى 320 مم من 60 إلى 360 مم
الطبقة 1 1 1 1 1 1 1
محطات 4 4 4 4 4 4 4
وضع النقل حزام متزامن
سرعة الأسطوانة 5 إلى 1000 دورة في الدقيقة 5 إلى 1000 دورة في الدقيقة 5 إلى 1000 دورة في الدقيقة 5 إلى 1200 دورة في الدقيقة 5 إلى 720 دورة في الدقيقة 5 إلى 720 دورة في الدقيقة 5 إلى 720 دورة في الدقيقة
عدد الأسطوانات 3 3 3 3 4 4 4
مصدر الطاقة 220 فولت تيار متردد، 50 هرتز 220 فولت تيار متردد، 50 هرتز 220 فولت تيار متردد، 50 هرتز 380 فولت تيار متردد، 50 هرتز 380 فولت تيار متردد، 50 هرتز 380 فولت تيار متردد، 50 هرتز 380 فولت تيار متردد، 50 هرتز
الأبعاد 780 × 520 × 510 مم 1010 × 690 × 540 مم 1020 × 750 × 550 مم 1230 × 890 × 570 مم 1220 × 610 × 1110 مم 1350 × 1130 × 720 مم 1480 × 1820 × 860 مم
