نظام التحكم الديناميكي في درجة الحرارة

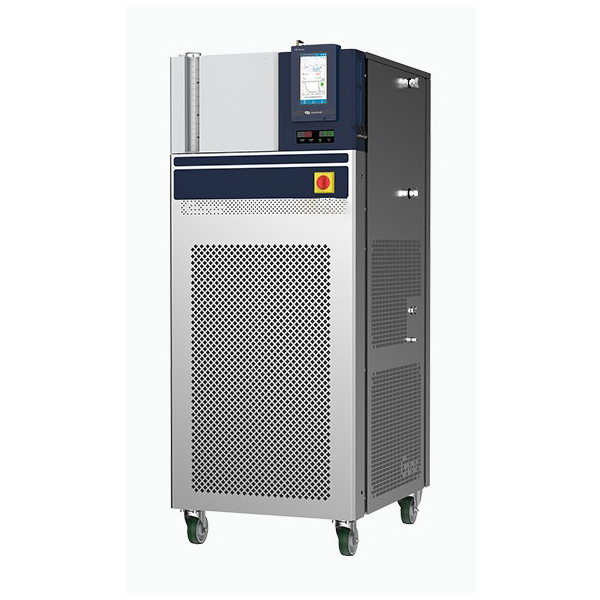

نظام التحكم الديناميكي في درجة الحرارة للتحكم في العمليات

نظام التحكم الديناميكي في درجة الحرارة هو جهاز عالي الدقة للتحكم في درجة حرارة السوائل يدمج التبريد بالضاغط والتسخين الكهربائي، وهو قادر على تحقيق عملية ارتفاع وانخفاض سريعة ومستقرة وقابلة للبرمجة في نطاق واسع من درجات الحرارة.

الوصف

نظام التحكم الديناميكي في درجة الحرارة

تم تصميم نظام التحكم الديناميكي في درجة الحرارة لتوصيل أحمال مثل المفاعلات والمفاعلات الصغيرة ووحدات الاختبار وغيرها. وهو ضروري لتطوير العمليات المتطورة وإنتاج الأدوية وأبحاث المواد الجديدة وغيرها من التطبيقات المتقدمة. بفضل التبريد الكامل لمنطقة درجة الحرارة والتحكم الذكي وتتبع العمليات في الوقت الفعلي والتحكم في المنحنى المبرمج وإدارة البيانات الإلكترونية، يوفر هذا النظام حلولاً شاملة لاحتياجات التحكم المعقدة في درجة الحرارة.

الميزات

  1. نطاق تحكم واسع جدًا في درجة الحرارة:يغطي نطاقًا من -80 درجة مئوية إلى +200 درجة مئوية، مما يلبي متطلبات التبريد العميق والعمليات ذات درجات الحرارة العالية.
  2. قدرة تحكم عالية الدقة:تقلبات درجة الحرارة أقل من ± 0.2 درجة مئوية، مما يجعله مناسبًا لمتطلبات الاستقرار العالي.
  3. بدء التبريد في منطقة درجة الحرارة الكاملة:يمكن بدء التبريد عند أي نقطة درجة حرارة، دون قيود على منطقة التبريد.
  4. تبديل التبريد متعدد الأوضاع:اختر من بين أوضاع التبريد المستمر أو التلقائي أو المحظور وفقًا لاحتياجات العملية.
  5. آلية التحكم المزدوج:يدعم كل من “التحكم الداخلي في درجة الحرارة” (درجة حرارة السائل) و”التحكم في درجة حرارة العملية” (درجة حرارة المادة المتفاعلة عبر أجهزة استشعار خارجية).
  6. وظيفة درجة الحرارة الموحدة:تضمن تغيرًا خطيًا وقابلًا للتحكم في درجة الحرارة، وهو مثالي للعمليات الحساسة.
  7. نظام التحكم في درجة الحرارة المبرمج:يمكن إنشاء ما يصل إلى 10 مجموعات من برامج درجة الحرارة، كل منها يحتوي على 100 جزء، مما يدعم التحكم في المنحنيات المعقدة.
  8. أمن البيانات وإدارتها:يسجل جميع العمليات والأعطال؛ يدعم التصدير/الاستيراد عبر USB والتوقيعات الإلكترونية وإدارة الصلاحيات على ثلاثة مستويات لبيئات GMP.
  9. واجهة ذكية بين الإنسان والآلة:شاشة لمس عالية الدقة مقاس 7 بوصات تعرض القيم المحددة والقيم الفعلية والإنذارات وحالة النظام في الوقت الفعلي.
  10. حماية أمان متعددة النقاط:يتوافق مع GB 4793.6 و IEC 61010-2-010؛ يتميز بحماية ميكانيكية من ارتفاع درجة الحرارة لسلامة المعدات والتجارب.

مبدأ العمل

  1. دوران ناقل الحرارة:ينقل ناقلات الحرارة (مثل زيت نقل الحرارة ومزيج الماء والإيثانول) في حلقة مغلقة لتبادل الحرارة مع المعدات المستهدفة (مثل غلاف المفاعل).
  2. التبريد:يقوم الضاغط بضغط المبرد إلى غاز عالي الحرارة/عالي الضغط، والذي يتكثف ويتم خنقه ويتبخر لامتصاص الحرارة من الناقل للتبريد.
  3. التدفئة:يقوم السخان الكهربائي بتسخين ناقل الحرارة بسرعة، والذي يتم تدويره إلى المعدات الخاضعة للتحكم.
  4. التحكم:يقوم جهاز التحكم في درجة الحرارة PID بضبط قوة التسخين والتبريد ديناميكيًا بناءً على إعدادات المستخدم لإدارة دقيقة لدرجة الحرارة.
  5. وضع التحكم الداخلي:يستخدم درجة حرارة السائل الخارج من المخرج كهدف للتحكم.
  6. وضع التحكم في العملية:يستخدم مستشعر Pt100 داخل المفاعل للتحكم في درجة الحرارة بناءً على ردود فعل درجة حرارة المادة المتفاعلة.

مجالات التطبيق النموذجية

  1. الكيميائيات الدقيقة والتخليق العضوي:للتحكم السريع والدقيق في درجة الحرارة والتفاعل (مثل تفاعل غرينارد، النترجة، التوصيل عند درجة حرارة منخفضة).
  2. التحكم في العمليات الصيدلانية:إنتاج متوافق مع GMP و FDA، بما في ذلك تخليق API والتبلور والمعايرة المتحكم فيها بالحرارة.
  3. تطوير مواد الطاقة الجديدة:تستخدم في اختبار أداء الإلكتروليت، وتحليل الاستجابة الحرارية الأساسية، وأبحاث المواد فائقة التوصيل.
  4. حركية التفاعل والتحليل الحراري:يدعم دراسات الاستجابة الحرارية للمواد وعمليات حرارة التفاعل.
  5. أبحاث التضخيم الكيميائي:للمحاكاة والتحقق من إدارة الحرارة في أنظمة التفاعل التجريبية والمستمرة.
المعلمات الفنية
نظام التحكم الديناميكي في درجة الحرارة للتحكم في العمليات
الطرازDTC10-6WDTC10-6DTC20-6WDTC20-6
نطاق درجة الحرارة-80 درجة مئوية إلى +200 درجة مئوية-50 درجة مئوية إلى +200 درجة مئوية
استقرار درجة الحرارة±0.5 درجة مئوية
الشاشةشاشة لمس مقاس 7 بوصات
دقة عرض درجة الحرارة0.01 درجة مئوية، 0.1 درجة مئوية، 1 درجة مئوية
مستشعر درجة الحرارة الداخليpt100
مستشعر درجة حرارة العمليةpt100 4 أسلاك، اختياري
واجهة الاتصالUSB، RS485، RS232، RJ45
القدرة المقدرة للسخان6 كيلوواط7.5 كيلوواط
قدرة التبريد3 كيلوواط عند 200 درجة مئوية 50 درجة مئوية و 0 درجة مئوية، 2.8 كيلوواط عند -20 درجة مئوية، 2.6 كيلوواط عند -40 درجة مئوية، 1.35 كيلوواط عند -60 درجة مئوية، 0.21 كيلوواط عند -80 درجة مئوية5 كيلوواط عند 200 درجة مئوية و 50 درجة مئوية، 3.7 كيلوواط عند 0 درجة مئوية، 3.1 كيلوواط عند -20 درجة مئوية، 1.2 كيلوواط عند -40 درجة مئوية، 0.3 كيلوواط عند -50 درجة مئوية
طريقة التبريدتبريد بالماءتبريد بالهواءتبريد بالماءتبريد بالهواء
المبرداتR404A، R23R404A
نوع مضخة الدورانمحرك مغناطيسي
مضخة الدوران معدل التدفق30 لتر في الدقيقة45 لتر في الدقيقة
ضغط مضخة الدوران2 بار1.4 بار
حجم واجهة الدورانG3/4
اللزوجة القصوى لوسط نقل الحرارة30cp
حجم أنبوب توصيل مياه التبريدRc1/2Rc1/2
تدفق مياه التبريد15 لترًا في الدقيقة15 لترًا في الدقيقة
حجم تعبئة وسيط نقل الحرارة6 لتر
سعة خزان تمدد وسيط نقل الحرارة8 لتر
فئة الحمايةIP20
مستوى التلوث2
درجة حرارة البيئة5 درجات مئوية إلى 35 درجة مئوية
مصدر الطاقة380 فولت تيار متردد، 50 هرتز، 3 مراحل
الأبعاد الخارجية685 عرض × 860 عمق × 1626 ارتفاع مم
الوزن260 كجم280 كجم230250
