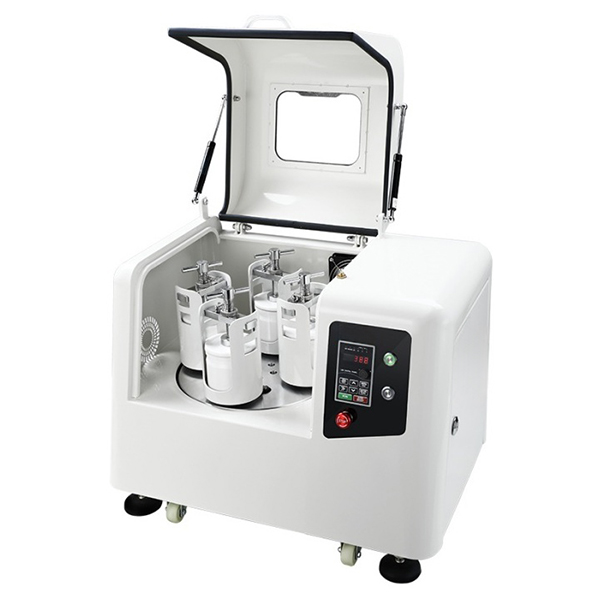

مطحنة كروية كوكبية مع تحكم في التردد ومحرك تروس

مطحنة كروية كوكبية

تتميز مطحنة الكرة الكوكبية بوظائفها الكاملة وكفاءتها العالية وضوضاءها المنخفضة. يمكن وضع 4 أوعية طحن في نفس الوقت لإنتاج 4 أنواع من العينات في وقت واحد. يمكن تجهيز هذه السلسلة من المطاحن الكروية بخزانات تفريغ لطحن العينات تحت التفريغ. وهي مناسبة جدًا لمهام البحث مثل في معاهد البحوث والجامعات ومختبرات الشركات، من المرحلة التجريبية إلى مرحلة الإنتاج للتحقق من جدوى الإنتاج الضخم، وكذلك للمهام الروتينية مثل خلط وتجانس المواد اللينة أو الصلبة أو الهشة أو الليفية.

يستخدم الطحن الرطب للحصول على جزيئات يصل حجمها إلى 5 ميكرومتر، حيث أن سطح الجزيئات الصغيرة يميل إلى الشحن والتكتل، مما يجعل الطحن الجاف صعبًا. يمكن فصل الجزيئات عن طريق إضافة سوائل أو مواد مشتتة.

لإنتاج جزيئات دقيقة للغاية بحجم 100 نانومتر أو أقل عن طريق الطحن الرطب، يلزم الطحن على نطاق النانو، والاحتكاك بدلاً من التصادم. يمكن تحقيق ذلك باستخدام عدد كبير من كرات الطحن الصغيرة التي لها أسطح كبيرة والعديد من نقاط الاحتكاك. يوصى بأن تكون نسبة كرات الطحن الصغيرة 60٪ في وعاء الطحن.

الميزات

1. تقنية عزل الزيت: يتم عزل جميع التروس والمحامل الكوكبية في صندوق محكم الإغلاق، ويتم سكب كمية معينة من زيت التشحيم فيه قبل الاستخدام، ويتم غمر التروس في زيت التشحيم عندما تعمل المطحنة الكروية الكوكبية في حالة التشغيل. تقليل ضوضاء ناقل الحركة، بأكثر من 50٪ أقل من ضوضاء المطحنة الكروية الكوكبية العادية، وإطالة عمر الخدمة بأكثر من مرتين.
2. تحكم تحويل تردد PLC ، يمكن ضبط الوقت والسرعة والتقدم والرجوع.
3. اعتماد حامل بطاقة من النوع V لتثبيت وعاء الطحن، مما يحمي سلامة المشغل.
4. يتم اعتماد ناقل حركة دقيق.
5. يمكن وضع 2 أو 4 أوعية طحن في نفس الوقت.
6. يمكن أن يكون طحنًا جافًا أو طحنًا رطبًا أو طحنًا بالفراغ أو طحنًا بحماية جو الفراغ.
7. أقدام الدعم العالمية صلبة، والعجلات العالمية تدفع التشغيل، والتثبيت والحركة مريحة وتوفر الجهد.
8. مفتاح أمان ذكي للتحكم، لا يمكن فتح الباب إلا عندما لا تكون المطحنة الكروية تدور. وبالتالي تجنب خطر طرد وعاء الطحن إذا تم فتح الباب عندما لا تكون المطحنة الكروية متوقفة، وحماية السلامة الشخصية.
9. يمكن أن يصل تأثير الطحن إلى 0.1 ميكرون.
10. مع شهادة CE.
11. نطاق التوقيت الإجمالي: من 1 إلى 9999 دقيقة.
12. نطاق التوقيت المتقطع: من 1 إلى 9999 دقيقة.
13. الوقت الذي يمكن أن يعمل بشكل مستمر: 72 ساعة.

مبدأ العمل

يتم تثبيت وعاء الطحن بشكل غير مركزي على العجلة الشمسية للمطحنة الكروية الكوكبية. تتحرك العجلة الشمسية ووعاء الطحن في اتجاهين متعاكسين بنسبة 1:2، وتخضع كرات الطحن في وعاء الطحن لحركة دورانية متراكبة، ما يُعرف بقوة كوريوليس. يخلق فرق السرعة بين كرات الطحن ووعاء الطحن تفاعلًا بين قوى الاحتكاك والتأثير، مما يطلق طاقة حركية عالية. ينتج عن التفاعل بين هذه القوى تقليل حجم المواد بشكل كبير وفعال للغاية في المطاحن الكروية الكوكبية.

مجالات التطبيق

1. الزراعة: المواد النباتية، البذور، التربة، التبغ، ألياف الخشب
2. البيولوجية: العظام، الشعر، المناديل الورقية السيراميك وأكاسيد السيراميك الزجاجي، المعادن الطينية، الزجاج، الهيدروكسيباتيت، طين الصين، رمل الكوارتز، السيراميك الإلكتروني، السيراميك الهيكلي، السيراميك الكهروإجهادي، المواد النانوية، المكثفات السيراميكية الدائرية، MLCC، الثرمستور (PTC، NTC)، مقاوم بيزو ZnO، السيراميك العازل الكهربائي، سيراميك الألومينا، سيراميك أكسيد الزركونيوم، مساحيق الفلورسنت، مساحيق أكسيد الزنك، مساحيق أكسيد الكوبالت، فيريت Ni-Zn، فيريت Mn-Zn، المواد الكيميائية والبلاستيك، ألياف الكربون، المحفزات، السليلوز، الأصباغ، الدهانات، البلاستيك، البوليمرات.
3. مواد البناء: طين الصابون، خبث الأسمنت، البوليمرات، الجبس، الرمل، الحجر.
4. أبحاث بيئية: مخاليط، نفايات إلكترونية، حمأة، نفايات.
5. المعادن والمعادن والإلكترونيات المعدنية: السبائك، الفحم، الكوك، خام الحديد، أكاسيد المعادن، الكوارتز، الأحجار شبه الكريمة، الخبث، المواد المغناطيسية، كوبالتات الليثيوم، منغنيز الليثيوم، المحفزات، الفوسفور، مساحيق مضيئة طويلة الأمد، مساحيق تلميع الأرض النادرة، مساحيق الزجاج الإلكترونية، خلايا الوقود، مقاومات كهرضغطية أكسيد الزنك، وما إلى ذلك.

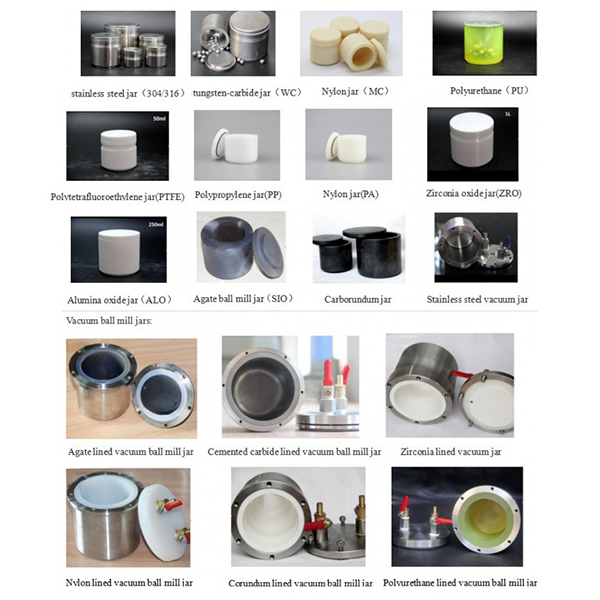

أوعية الطحن وكرات الطحن

1. تستخدم وعاء الطحن قالبًا مصقولًا أو صقلًا عالي الدقة، وتتميز الجدران الداخلية والخارجية بنعومة عالية جدًا، ويتميز القاع بتصميم زاوية R كبيرة صعبة، مما يقلل بشكل فعال من ظاهرة غرق المواد في عملية الطحن. يتميز فوهة وعاء الطحن بخطوة إمساك أكثر راحة لمنع انزلاق اليد وجعل حمل وعاء الطحن ووضعه أكثر سهولة.
2. مادة وعاء الطحن: أكسيد الزركونيوم ، أكسيد السيليكون ، العقيق ، الكربيد ، الفولاذ المقاوم للصدأ ، الفولاذ عالي الكروم ، النايلون ، البولي يوريثين ، البولي بروبيلين pp ، البولي تترافلوروإيثيلين ، الألومينا وما إلى ذلك.
3. حجم وعاء الطحن: 0.1 لتر، 0.25 لتر، 0.5 لتر، 1 لتر، 1.5 لتر، 2 لتر، 2.5 لتر، 3 لتر، 4 لتر، 5 لتر، 10 لتر، 15 لتر، 20 لتر، 25 لتر وما إلى ذلك.
4. مادة كرة الطحن: كرة الزركونيا، كرة الفولاذ عالية الكروم، كرة الفولاذ المقاوم للصدأ، كرة الكوراندوم، كرة البولي يوريثين، كرة الألومينا، وكذلك كرة العقيق وكرة كربيد التنجستن.
5. يتم اختيار مادة الكرة المطحونة بشكل عام من نفس مادة وعاء الطحن، ويمكن أيضًا مزجها ومطابقتها. يتراوح حجم الكرة المطحونة بشكل عام من 2 مم إلى 50 مم، ويوصى عمومًا باستخدام 3 إلى 4 أحجام مختلفة من الكرات المطحونة وفقًا لنسبة معينة من الاستخدام المختلط.
