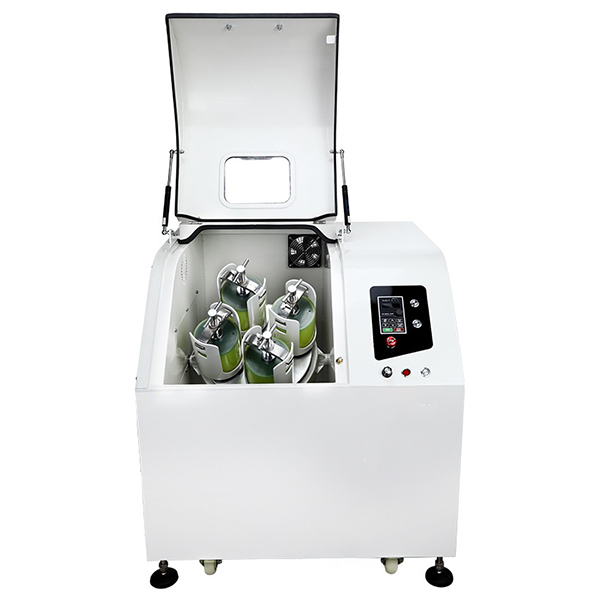

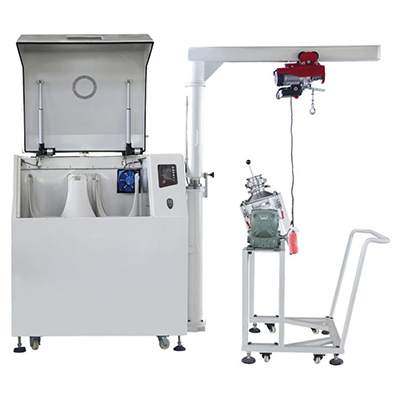

مطحنة كروية كوكبية مع أوعية طحن تدور 360 درجة

طاحونة كروية كوكبية

تختلف مطحنة الكرة الكوكبية هذه عن مطحنة الكرة الكوكبية العمودية التقليدية، فعندما تعمل أوعية الطحن الكوكبية، يدور القرص الكوكبي الرئيسي 360 درجة أو أي زاوية في نفس الوقت دون انقطاع، مما يجعل المادة تشارك بشكل كامل في الطحن والخلط، ويقلل من ظاهرة غرق المادة في القاع، وبالتالي تتطلب المادة وقت طحن أقصر وأكمل.

تتميز مطحنة الكرة الكوكبية بوظائف كاملة وكفاءة عالية وضوضاء منخفضة وما إلى ذلك. يمكنها وضع 4 أوعية طحن في نفس الوقت ، ويمكنها إنتاج 4 أنواع من مواد العينة في وقت واحد. يمكن تجهيز هذه السلسلة من المطاحن الكروية بخزان فراغ لطحن العينات تحت الفراغ. وهي مناسبة جدًا لمهام البحث مثل في معاهد البحوث والجامعات ومختبرات الشركات ، من النهاية التجريبية إلى نهاية الإنتاج للتحقق من جدوى الإنتاج الضخم ، وكذلك للمهام الروتينية مثل خلط وتجانس المواد اللينة أو الصلبة أو الهشة أو الليفية.

يستخدم الطحن الرطب للحصول على جزيئات يصل حجمها إلى 5 ميكرومتر، حيث أن سطح الجزيئات الصغيرة يميل إلى الشحن والتكتل، مما يجعل الطحن الجاف صعبًا. يمكن فصل الجزيئات عن بعضها عن طريق إضافة سوائل أو مواد مشتتة.

لإنتاج جزيئات دقيقة للغاية بحجم 100 نانومتر أو أقل عن طريق الطحن الرطب، يتطلب الطحن النانوي الاحتكاك بدلاً من التصادم. يمكن تحقيق ذلك باستخدام عدد كبير من كرات الطحن الصغيرة التي لها أسطح كبيرة والعديد من نقاط الاحتكاك. يوصى بأن تكون نسبة كرات الطحن الصغيرة 60٪ في وعاء الطحن.

الميزات

1. دوران وعاء الطحن 360 درجة، مما يقلل بشكل فعال من ظاهرة الغرق، ويطحن المواد بشكل أكثر توازناً.
2. تقنية عزل الزيت الصامتة: جميع التروس والمحامل الكوكبية مغلقة في صندوق محكم الإغلاق، مملوءة بكمية معينة من مواد التشحيم قبل الاستخدام، المطحنة الكروية الكوكبية في حالة التشغيل، التروس مغمورة في مواد التشحيم. تقليل ضوضاء ناقل الحركة، أقل بنسبة 50٪ من ضوضاء المطحنة الكروية الكوكبية العادية، وإطالة عمر الخدمة بأكثر من ضعفين.
3. تحكم تحويل تردد PLC ، يمكن ضبط الوقت والسرعة والتقدم والرجوع.
4. اعتماد حامل بطاقة من النوع V لتثبيت وعاء الطحن، مما يحمي سلامة المشغل.
5. يتم اعتماد ناقل حركة دقيق.
6. يمكن وضع 2 أو 4 أوعية طحن في نفس الوقت.
7. يمكن أن يكون طحن جاف ، طحن رطب ، طحن فراغ وحماية طحن في جو فراغ.
8. أقدام الدعم العالمية صلبة، والعجلات العالمية تدفع التشغيل، والتثبيت والحركة مريحة وتوفر الجهد.
9. مفتاح أمان ذكي للتحكم، لا يمكن فتح الباب إلا عندما لا تكون المطحنة الكروية تدور. وبالتالي تجنب خطر فتح الباب عندما لا تكون المطحنة الكروية متوقفة ويتم إخراج وعاء الطحن، مما يحمي السلامة الشخصية.
10. يمكن أن يصل تأثير الطحن إلى 0.1 ميكرون.
11. مع شهادة CE.
12. نطاق التوقيت الإجمالي: من 1 إلى 9999 دقيقة.
13. نطاق التوقيت المتقطع: من 1 إلى 9999 دقيقة.
14. الوقت الذي يمكن أن يعمل فيه بشكل مستمر: 72 ساعة.

مبدأ العمل

يتم تثبيت وعاء الطحن بشكل غير مركزي على العجلة الشمسية للمطحنة الكروية الكوكبية. تتحرك العجلة الشمسية ووعاء الطحن في اتجاهين متعاكسين بنسبة 1:2، وتخضع كرات الطحن في وعاء الطحن لحركة دورانية متراكبة، ما يُعرف بقوة كوريوليس. يخلق فرق السرعة بين كرات الطحن ووعاء الطحن تفاعلًا بين قوى الاحتكاك والتصادم، مما يطلق طاقة حركية عالية. ينتج عن التفاعل بين هذه القوى تقليل حجم المواد بشكل كبير وفعال للغاية في المطاحن الكروية الكوكبية.

مجالات التطبيق

تستخدم على نطاق واسع في الجيولوجيا والتعدين والمعادن والإلكترونيات ومواد البناء والسيراميك والصناعات الكيميائية والصناعات الخفيفة والتجميل وحماية البيئة وغيرها من المجالات.

1. الزراعة: المواد النباتية والبذور والتربة والتبغ وألياف الخشب
2. البيولوجية: العظام، الشعر، المناديل الورقية السيراميك وأكاسيد السيراميك الزجاجي، المعادن الطينية، الزجاج، الهيدروكسيباتيت، الطين الصيني، رمل الكوارتز، السيراميك الإلكتروني، السيراميك الهيكلي، السيراميك الكهروإجهادي، المواد النانوية، المكثفات السيراميكية الدائرية، MLCC، الثرمستورات (PTC، NTC)، متغيرات ZnO، السيراميك العازل الكهربائي، سيراميك الألومينا، سيراميك الزركونيا، الفوسفور، مسحوق أكسيد الزنك، مسحوق أكسيد الكوبالت، Ni-Zn ferrite، Mn-Zn ferrite المواد الكيميائية والبلاستيك ألياف الكربون، المحفزات، السليلوز، الأصباغ، الدهانات، البلاستيك، البوليمرات.
3. مواد البناء: طين الصابون، خبث الأسمنت، البوليمرات، الجبس، الرمل، الحجر.
4. الأبحاث البيئية: الخلائط، النفايات الإلكترونية، الحمأة، النفايات.
5. المعادن والمعادن والإلكترونيات المعدنية: السبائك، الفحم، الكوك، خام الحديد، أكاسيد المعادن، الكوارتز، الأحجار شبه الكريمة، الخبث، المواد المغناطيسية، كوبالتات الليثيوم، منغنيز الليثيوم، المحفزات، الفوسفور، مساحيق مضيئة طويلة الأمد، مساحيق تلميع الأرض النادرة، مساحيق الزجاج الإلكترونية، خلايا الوقود، مقاومات أكسيد الزنك الكهروإجهادية، وما إلى ذلك.

أواني الطحن وكرات الطحن

1. تستخدم وعاء الطحن قالبًا مصقولًا أو صقلًا عالي الدقة، والجدران الداخلية والخارجية ناعمة للغاية، ويستخدم القاع تصميمًا صعبًا بزاوية R كبيرة، مما يقلل بشكل فعال من ظاهرة غرق المواد في عملية الطحن. يستخدم فوهة وعاء الطحن خطوة إمساك أكثر راحة لمنع اليد من الانزلاق وجعل حمل وعاء الطحن ووضعه أكثر سهولة.
2. مادة وعاء الطحن: الزركونيا ، أكسيد السيليكون ، العقيق ، الكربيد ، الفولاذ المقاوم للصدأ ، الفولاذ عالي الكروم ، النايلون ، البولي يوريثين ، البولي بروبيلين pp ، PTFE ، أكسيد الألومنيوم ، إلخ.
3. حجم وعاء الطحن: 0.1 لتر، 0.25 لتر، 0.5 لتر، 1 لتر، 1.5 لتر، 2 لتر، 2.5 لتر، 3 لتر، 4 لتر، 5 لتر، 10 لتر، 15 لتر، 20 لتر، 25 لتر، إلخ.
4. مادة كرة الطحن: كرة الزركونيا، كرة الفولاذ عالية الكروم، كرة الفولاذ المقاوم للصدأ، كرة الكوراندوم، كرة البولي يوريثين، كرة الألومينا، وكذلك كرة العقيق وكرة كربيد التنجستن.
5. يتم اختيار مادة الكرة المطحونة بشكل عام من نفس مادة وعاء الطحن، ويمكن أيضًا مزجها ومطابقتها. يتراوح حجم الكرة المطحونة بشكل عام من 2 مم إلى 50 مم، ويوصى عمومًا باستخدام 3 إلى 4 أحجام مختلفة من الكرة المطحونة وفقًا لنسبة معينة من الاستخدام المختلط.
